Как составить техзадание на прямоугольную емкость под налив: пошаговое руководство

Прямоугольная емкость кажется простым оборудованием: корпус из полимерного материала, крышка, пара патрубков. Но именно на таких «очевидных» конструкциях чаще всего возникает больше всего уточняющих вопросов — и причина почти всегда одна: неполное техническое задание.

Грамотно заполненный опросный лист решает эту проблему сразу с обеих сторон. Заказчик получает точный расчет и корректную стоимость без нескольких кругов согласований, мы — полное понимание задачи, при котором оборудование будет соответствует реальным условиям эксплуатации.

Зачем вообще нужен опросный лист

Емкость под налив — не складской товар со стеллажа, а изделие под конкретную задачу. Толщина стенки, тип полимерного материалы, расположение патрубков, необходимость ребер жесткости — все это рассчитывается под вашу среду, объем и условия. Когда в заявке написано только «нужна емкость 5 кубов», расчет невозможен: под воду это будет одна конструкция, под кислоту при +60 °C — совсем другая, и разница в цене может быть существенной.

Полный опросный лист — это язык, на котором заказчик и производитель понимают друг друга однозначно. Чем точнее исходные данные, тем меньше рисков, что готовое изделие придется дорабатывать.

Контактные данные и сроки

Раздел, который часто заполняют формально, а зря. Кроме организации и контактного лица укажите «дату ввода в эксплуатацию» — это не бюрократия, а планирование. Изготовление емкости занимает время, и если она нужна к запуску линии через три недели, мы сразу скажем, реально ли это, и предложим решение, а не сообщим о сроках уже после согласования стоимости.

Рабочая среда — самый важный блок

Именно от среды зависит выбор материала и вся конструкция, поэтому этот раздел заполняйте максимально подробно.

Укажите рабочую среду. Если сред несколько, перечислите каждую с ее концентрацией и долей в общем объеме. Техническая вода и раствор гипохлорита натрия 12%» — это две принципиально разные емкости, даже при одинаковом объеме.

Плотность, кг/м³ напрямую влияет на нагрузку на стенки и дно, а значит — на толщину листа и ребра жесткости. Для воды это 1000, но для солевых растворов, кислот и щелочей значение выше, и конструкция усиливается.

Рабочая температура и температура окружающей среды. Емкость под горячий раствор и емкость под тот же раствор при комнатной температуре — это разный запас по стенке. Температура окружающей среды важна для уличной установки: на морозе некоторые полимеры становятся хрупкими.

Если вы не уверены в точных цифрах — напишите то, что знаете, и отметьте это в примечании. Приблизительные данные с пометкой «уточнить» лучше, чем пустые поля.

Условия и место установки

Отметьте, где будет стоять емкость — «в помещении или на улице». От этого зависят требования к материалу (УФ-стабилизация для наружной установки), необходимость учета ветровых и снеговых нагрузок, а также диапазон рабочих температур.

Объем и габариты

Здесь есть тонкость, из-за которой возникает половина ошибок. В опросном листе два поля объема:

• Рабочий объем — сколько реально нужно хранить или обрабатывать.
• Геометрический объем — полная вместимость емкости с учетом незаполняемого запаса сверху.

Указывайте рабочий объем как основной ориентир, а если есть требование по геометрическому — впишите. Мы заложим необходимый свободный борт, но знать вашу реальную потребность критично.

По габаритам действуют технологические ограничения:
длина до 12 м, ширина до 6 м, высота до 4,5 м.
Если ваши размеры близки к предельным, продумайте заранее логистику и монтаж: пройдет ли емкость в проемы, есть ли место для установки. Иногда выгоднее разделить объем на две емкости, чем заказывать одну на пределе габаритов.

Материал емкости

В опросном листе три базовых варианта, и выбор диктует именно среда:

• ПЭ (полиэтилен) — универсальный и экономичный материал, хорошо работает с водой, многими растворами, устойчив к удару и низким температурам.
• ПП (полипропилен) — выдерживает более высокие температуры, устойчив ко многим кислотам и щелочам, применяется в химических процессах.
• ПВХ (поливинилхлорид) — жесткий материал с хорошей химстойкостью к ряду агрессивных сред.

Если вы не знаете, какой полимер подходит под вашу среду и температуру, оставьте выбор за нами — для этого мы и просим подробно описать среду.

Конструктивные элементы

Отметьте, нужна ли емкость с крышкой или открытая. Крышка защищает содержимое от загрязнений, испарения и осадков при уличной установке.

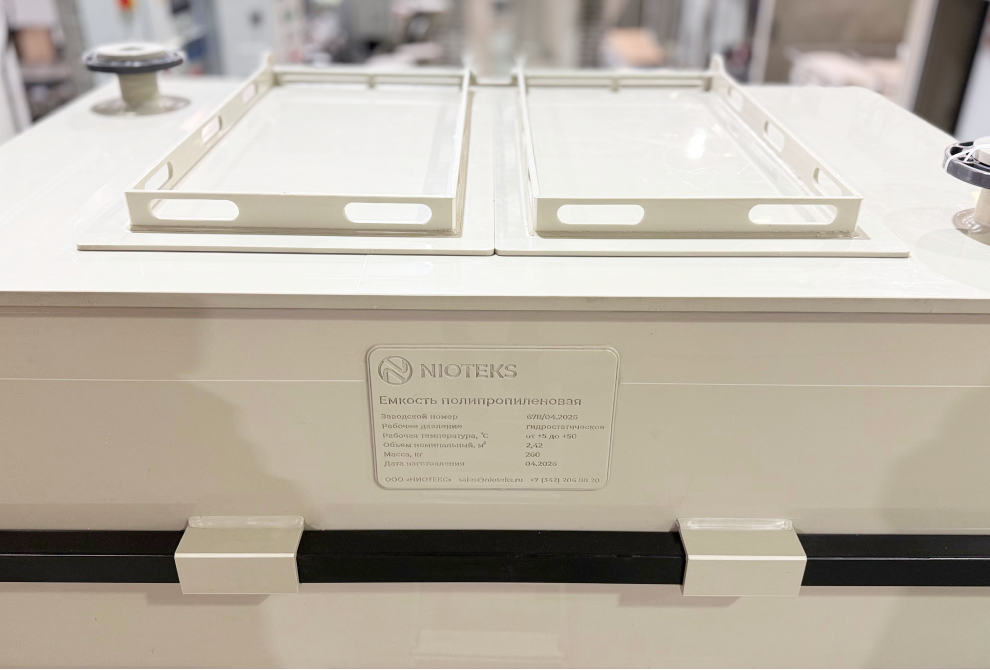

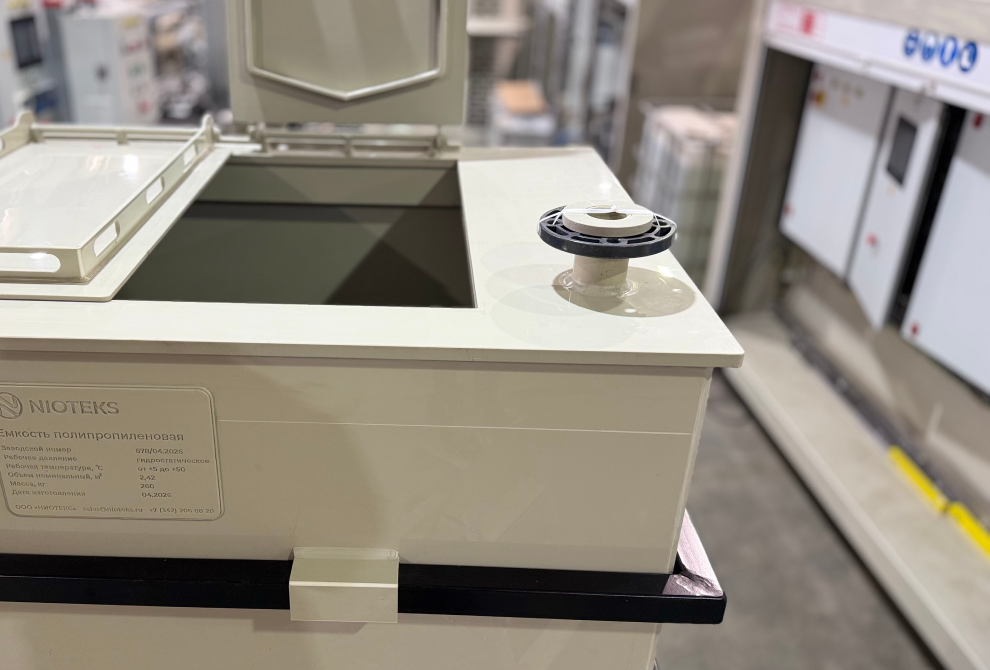

Если планируется обслуживание, чистка или загрузка через верх, укажите размер люка в мм. Это заранее закладывается в конструкцию крышки.

Патрубки — не забудьте про расположение

Патрубки — частый источник доработок, потому что их описывают неполно. По каждому патрубку укажите:

• Тип присоединения: фланец, штуцер под шланг или штуцер с резьбой.
• Материал фланцев: ПВХ, сталь или нержавеющая сталь (зависит от среды и требований по прочности).
• Ду (диаметр), количество и назначение — в таблице опросного листа для этого есть отдельные строки с примечанием.

Отдельно опишите или нарисуйте, где именно должны стоять патрубки: налив, слив, перелив, подключение датчиков. Схема расположения избавляет от ситуации, когда сливной патрубок оказался не на той стороне.

Дополнительное оборудование

Отметьте все, что должно входить в комплект: шкаф управления, КИП (контрольно-измерительные приборы), барботаж, указатель уровня, SIP-мойка, теплообменник. Каждая позиция влияет на конструкцию и стоимость, и ее проще заложить сразу, чем дорабатывать емкость после ее изготовления.

Перемешивающее устройство

Если по технологии нужно перемешивание, заполните этот блок — здесь важна физика процесса.

Тип мешалки подбирается под вязкость и требуемые обороты, и опросный лист сам подсказывает диапазоны:

• Рамная — 20–60 об/мин, вязкость 1–100 Па·с (для густых сред).
• Лопастная — 10–100 об/мин, 0,1–10 Па·с.
• Турбинная — 40–600 об/мин, 0,001–10 Па·с (для маловязких сред и интенсивного перемешивания).

Тип исполнения электродвигателя выбирайте по среде помещения: общепромышленный, взрывозащищенный (для взрывоопасных зон) или влагозащищенный. Также укажите мощность, число оборотов и вязкость среды — без вязкости корректно подобрать мешалку невозможно.

Если среда вязкая и стоит лопастная или турбинная мешалка, обычно требуются отражательные перегородки (по опросному листу — 4 шт. для диаметра емкости до 4 м), которые предотвращают образование воронки.

Нагревательный элемент

При необходимости подогрева отметьте тип: ФЭН, ТЭН или колбовый, и укажите мощность в кВт. Тип нагрева зависит от среды и требуемой скорости выхода на рабочую температуру.

Приложите эскиз — и получите точный расчет быстрее

Даже простой набросок от руки с размерами и расположением патрубков экономит время и снимает большинство вопросов. Если у вас есть чертеж, план размещения или фотография действующей емкости — прикрепите их к опросному листу.

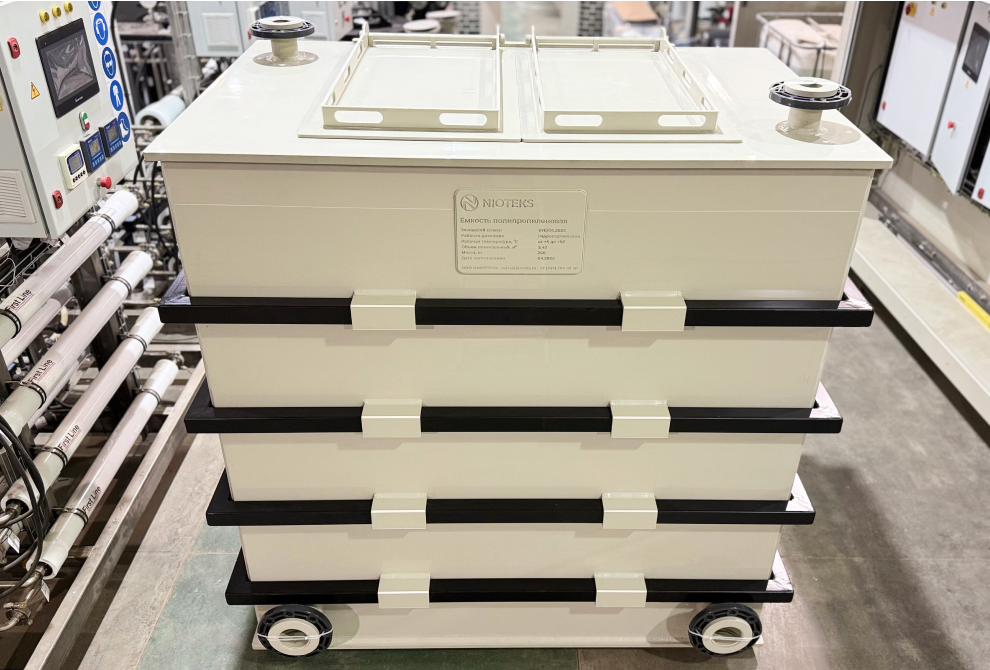

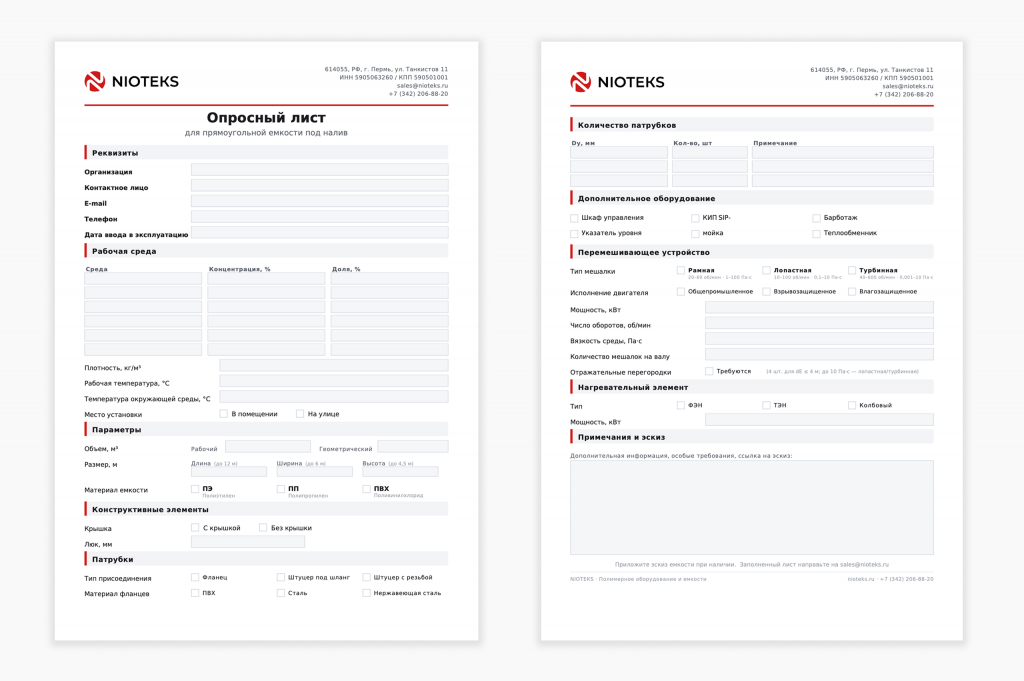

Скачайте опросный лист для прямоугольной емкости под налив, заполните доступные поля и отправьте нам на sales@nioteks.ru. Если в каких-то параметрах вы сомневаетесь — ничего страшного: пришлите то, что есть, и наши инженеры помогут довести техзадание до готового решения.
